UQZ-D型顶装式磁性浮球液位变送器

概述

      UQZ-D型顶装式磁性浮球液位变送器是我厂UQK型浮球液位控制开关系列之后，带远传装置的新产品，也可称为基地调节式，现场显示可进行调节，输出4~20mA标准电流信号，与WT系列数显仪表配套使用，从而实现液位的自动检测，控制和记录的目的。

      它广泛应用于工业、民用建筑、水及污水处理等行业中的开口容器和有压容器内的介质液位的测量。

特点

结构简单、安全可靠

现场就地显示、安装维修方便

灵敏度高和稳定性强

不锈钢结构，耐腐蚀防爆

二线制，输出DC 4~20mA 0~4KΩ

工作原理

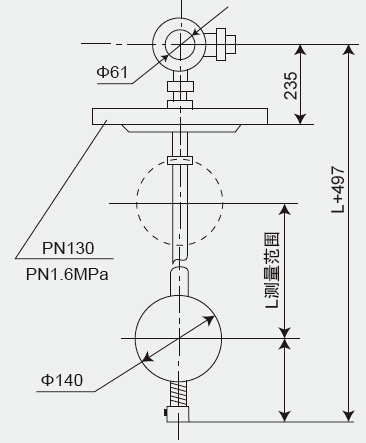

      此变送器是由UR型电阻液位传感器和UB型R/I液位变送器两部分组成。通过浮球和液位的同步变化，从而使传感器内电阻呈线性变化，再由转换器将0~4k电阻变化转换成电流放大至4~20mA直流电流信号的输出，从而获得理想的测量效果。外形尺寸（见图）


使用方法

安装时，请检查磁性浮球和浮球稳定导管的外观不应有弯曲，碰伤和裂纹等缺陷，磁性浮球能在稳定导管中自由无阻碍地滑动。

使用在防烛现场时，在调试过程中，必须断开安全栅，将两根导线直接连接，以防绕环。

仪表在接线过程中，根据磁性浮球上下运动，检查回路是否正常后将接线盒坚固，保持完整无损。

订货要求

仪表的测量范围、型号规格、法兰标准、介质密度、工作压力、工作温度等均用户提供数据，可由用户任意造型。

如用户需要特殊材质的仪表，请将此注明，并与我厂协商解决。

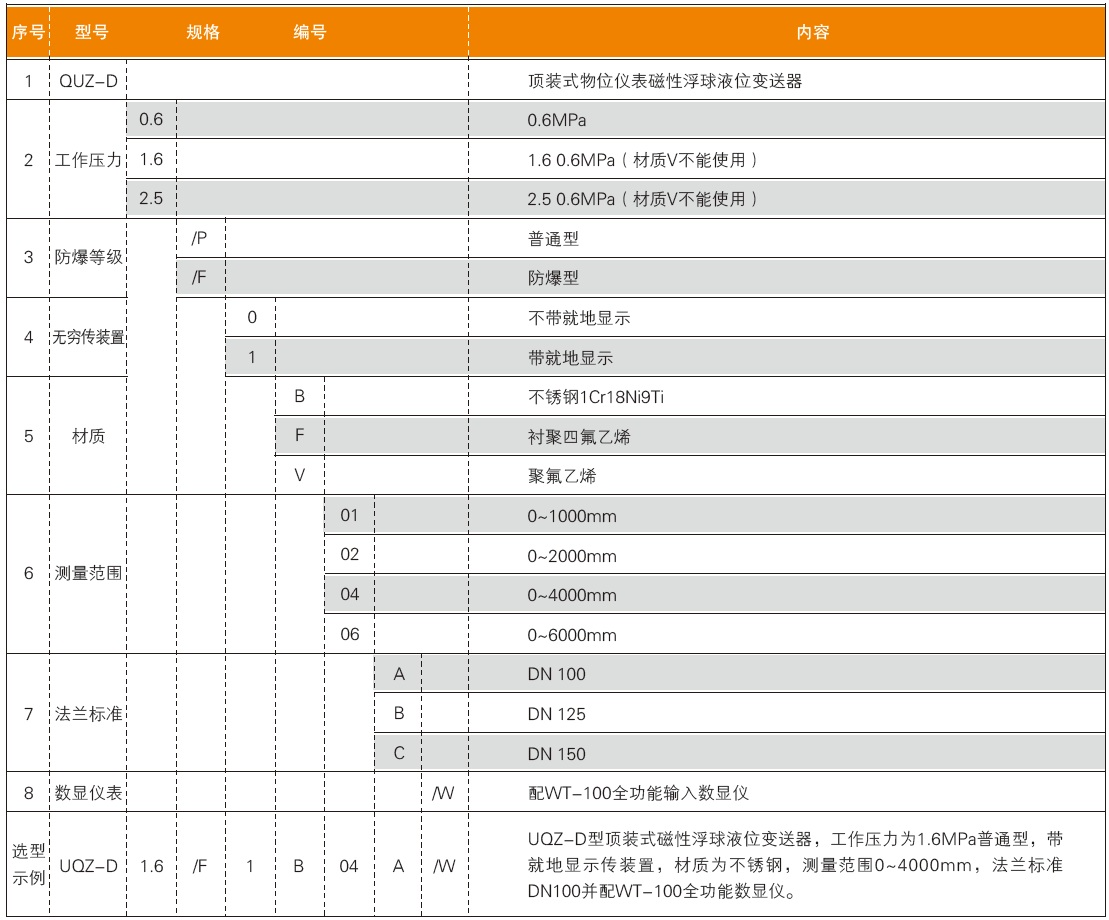

UQZ-D型顶装式磁性浮球液位变送器选型要求
