JF系列绝缘法兰

概述：

      JF系列绝缘法兰是由法兰、绝缘衬套、O型密封封圈和短管等部分组成。

      广泛适用于石化、冶金、电力等部门的油、气、水、埋地钢制管道电化学 腐蚀防护，真正起到了绝缘保护作用。

特点：

      结构紧凑、体积、有益于介质输送管线使用由环氧板和橡胶形圈组成，以金属端面螺栓连接，使用可靠。

技术参数：

      绝缘法兰制造、组装、检验按SY/T0516-1997《绝缘法兰设计技术规定》中的有关规定 透明温度≤100℃适用介质：油、气、水

产品规格：

DN25-DN400

压力范围：PN1.6MPa-PN16MPa

水压试验：按介质压力的1.5倍进行

电绝缘试验：两法兰之间应无短路现象，且测得的电阻值应 不小于500KΩ

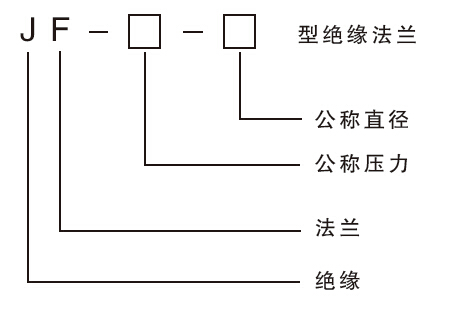

产品分类及型号表示方法：

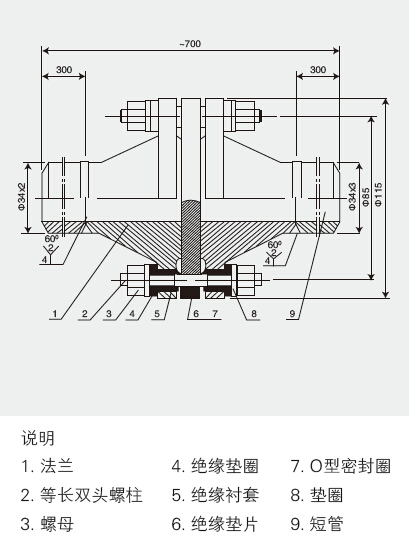

JF系列绝缘法兰外形尺寸及零部件图：

JF系列绝缘法兰选型要求

安装使用须知：

      在安装和焊接绝缘法兰时，必须进行打压试验，保证绝缘零件无任何损坏和渗漏现象。

      用500V兆欧表对两法兰间绝缘检查，应无短路现象，测得电阻值不小于500KΩ。 密封面上不得有肉眼可见的机械操作。必须保持绝缘漆良好，以防接地。

订货要求：

      应按产品分类和型号填写。

      如有特殊要求应事先与我厂取得联系，并提供详细数据参数。
