概述
UFG系列仪表主要应用于2-50米之间的液体储罐、槽、塔、葙中的液位测量，是以浮子为感测元件，通过钢丝绳的传递来测量液位的高度，尤其适用于贮有腐蚀性介质测量液位的困难，达到观察方便、醒目的目的。
特点
◎测量范围大，读数直观、醒目
◎价格低廉、维修费用低
◎无泄漏、耐腐蚀
◎结构简单、安装方便
◎二线制输出DC 4-20mA
◎超大量程可缩比，制作成 2：1 3：1

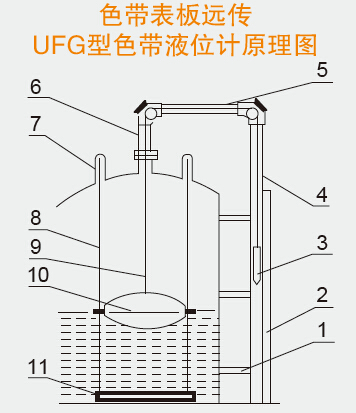

工作原理
UFG系列液位计是根据力平衡原理设计的，当液位发生改变时，浮力增大或减小，浮子的重量，重锤的重量及摩擦力保持不变，但平衡力不等于零，使重锤向上或向下移动，直至浮力减少或增加到原来值时，浮子通过钢丝绳传递，才能与重锤的重量力或力矩达到平衡，此时显示的位置即是被测液位的实际高度。
技术参数
测量范围：0~20m内可任意选择
测量精度：±10mm
介质压力：常压
介质温度：-30℃~250℃
介质比重：≥0.5g/cm3≤4.0g/cm3
介质精度：≤0.07Pa.S
远传范围：≤3000m
显示仪表：WT系列全功能数显表
传感器：UR型电阻式液位传感器 UB型R/A式变送器
材质：碳钢、不锈钢、聚氯乙稀 导向钢丝安装垂直度：≤±50
本厂生产的UFG型系列产品
UFG-1型全程钢丝绳色带液位计
UFG-1A型全程钢丝绳电动远传色带液位计
UFG-C型全程钢丝绳磁翻色柱液位计
UFG-C1型全程钢丝绳电动远传磁翻柱液位计
UFG-S可缩比钢丝绳液位计
UFG-D顶装式
安装使用须知
导向钢丝绳两端需固定并拉紧，两根导向钢丝（相距300mm）必须平行，与容器底部垂直
重锤系绳向下拉动至标尺全程应垂直平滑
容器外侧罐壁上，每间隔150mm安装一个固定架
浮标在容器内底部时重锤应指标尺零位
订货要求
规格型号
测量范围
介质密度
标尺与浮标之间距离
材质
特殊要求
