UQK型磁浮球液位控制开关系列

概述

      UQK型磁球液位控制开关系列可广泛用于石油、化工、医药、冶金、电力等工业部门中的开口容器和受压容器的液位，进行控制报警的液位开关，特别是对地下贮槽的液位测量尤为理想。

特点

      结构简单、安装方便，可适用于强腐蚀性介质液位的测量，可进行远传报警或自动控制，触点在通断时不产生火花，安全可靠。

工作原理

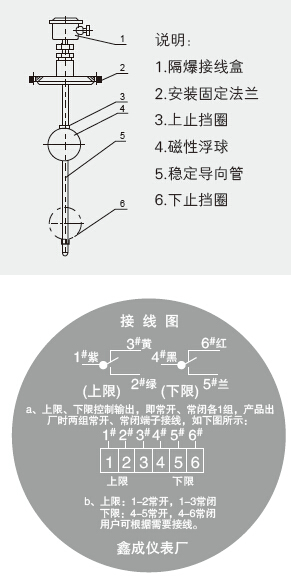

      UQK型磁性浮球游人闰控制开关是由磁性浮球、稳定导管、干簧管开关、隔爆接线盒和安装固定组件构成。磁性浮球随被测液位的变化而上下移动时，从而使稳定导管内的干簧触点瞬时通（或断）输出相应的控制信号。


技术参数

介质比重:＞0.6g/cm³

介质温度:-20℃~130℃

介质压力:0~2.5Pa.S

介质粘度:0.07Pa.S

控制灵敏度:10mm

输出触点容量:DC24V＜30W

触点寿命:5X104次

浮球尺寸:￠100（可根据用户自行选择）

稳定导管:￠25x2

法兰标准:DN100 DN125 DN150

安装板:160X60X2支架

安装使用说明

      安装时，请检查磁性浮球稳定导管的外面，不应有弯曲，碰伤和裂纹等缺陷，磁性浮球应能在稳定导管中自由无阻碍的滑动。防爆接线盒应完好无损，上盖应坚固。可用万用表按给定的接线图，配合磁性浮球上下移动，检查开关的通断是否正常。调节好上、下止档圈的位置并紧固。

UQK型磁性浮球液位控制开关选型要求
