液位远传装置

概述

      UB系列R/I变送器与UR传感器配套使用，能直接将磁浮子液位计测量的液位值转换成标准的4-20mA DC信号输出，远传给计算机，PLC、DCS或任何显示、记录仪表。

产品特点

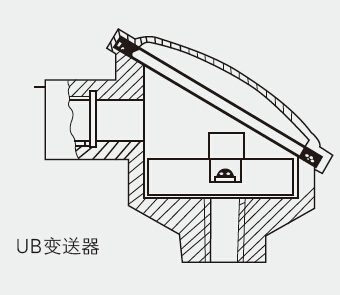

谈判器设计成模块形式，安装在UR传感器的接线盒内，使用方便。

24VDC二线制供电、设计简便、恒流输出，负载能力及抗干扰能力强。

具有开路低电流保护及电源反极性保护，使用安全可靠。

外形结构标准化，可安装于统一设计的温度传感器接线盒内，密封性能好，可使用于防爆场合。

UR型电阻液位传感器工作原理

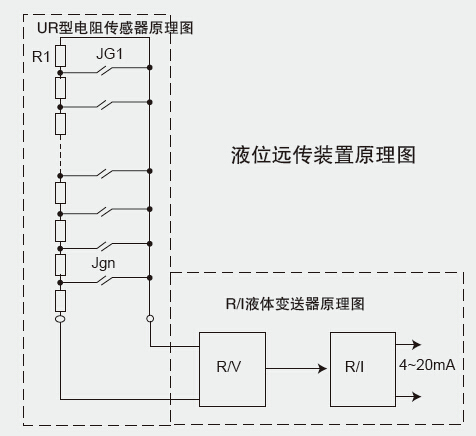

      当磁性浮子随液位变化时，浮子上下移动，在某一位置时，浮子中的磁性体，使某一干簧管导通，而使传感器有一个固定的电阻值，故传感器的电阻值大小，可以表示被测液位的高低。

      若用WT系列全功能数字显示仪与UR型电阻液位传感器配套，则显示仪再将UR型电阻传感器的电阻值大小转换成相应的液位数字和光柱模拟显示。

UB型R/I液位变送器工作原理

      UB型R/I液位变送器是在UR型电阻传感器测量与实际液位对应的电阻值的基础上，在经过模块转换电路进行R/V，V/I转换后向显示仪输出与液位对应的4~20mA的标准信号，以便在0~3Km范围内的远距离传输，从而能克服输入显示仪的电阻值随传输距离的增减而变化的缺陷。

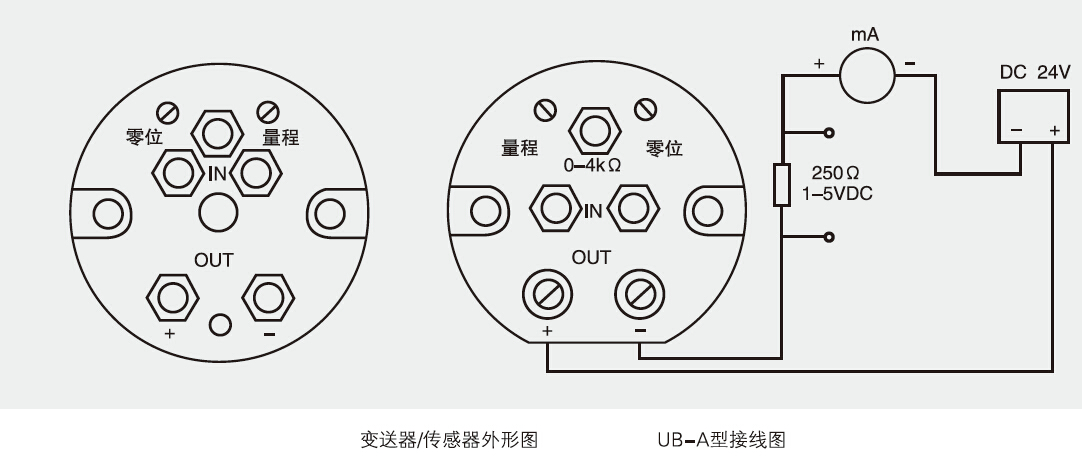

技术参数

输入电阻范围：UV-A型：＜4KΩ二端变阻器输入

输出信号：4~20mAD.C

负载电阻：350Ω（24VDC时）

工作电源：18~30VDC（额定值为24VDC）

精度：1.0级

使用环境温度：-10~70℃；相对湿度＜90%RH

功耗：＜0.5W

外形尺寸：￠44X18mm
