特点
高精度鲁棒设计的TORRIX液位变送器用于连续测量储罐内液态介质的液位。使用的测量方法充分利用磁致伸缩的物理效应，并不受温度影响。特别适合应用于需要高精度液位测量的地方，如化工业。
该液位变送器通过4-20mA-测量信号供电。可用于不同尺寸的储罐，长度200至6000mm均可。有法兰连接或螺纹连接两种型号。后者可随意控制探杆插入储罐长度。
带防爆许可的液位变送器可以安装在必须使用1类（0 区）或 1/2类（0 / 1区）电气设备的爆炸危险区域。
结构和工作原理

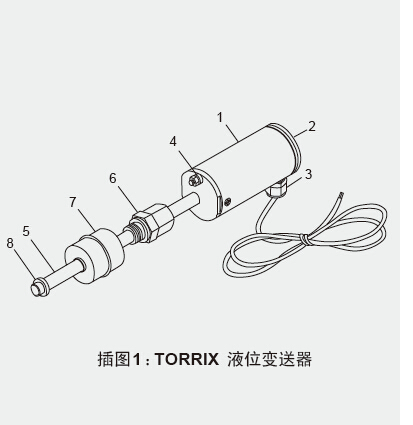

TORRIX液位变送器的结构以图1中的螺纹连接规格为例说明。在变送器表头
（1）内是由表头盖
（2）保护的连接和调整区域。电气连接由一个 M16x1.5电气螺纹接口
（3）或表头上部的 M12插塞式连接和表头下部的接地端口
（4）实现。（参见“安装”章节和“校准”章节）在探杆
（5）上有一个螺纹接口
（6）（卡套式或轴封式管接头），用于进行高度可调的安装（控制探杆插入储罐长度）；或有一个法兰（未示出），用于进行固定式安装。浮子
（7）用于连续测量产品液位或分离层，并由一个防护环
（8）保持其套在探杆上。TORRIX B（旁路型）供货时不含过程接口和浮子。

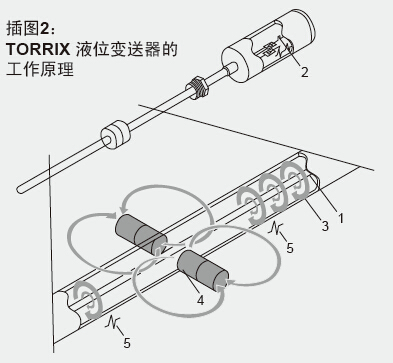

插图2所示的测量方法利用磁致伸缩的物理效应，并且不受温度影响。在探棒内部有一根拉紧的磁致伸缩线（1）。
传感器属丝发送电流脉冲（2），
从而产生一个环形磁场（3）。
液位浮子内有一组磁铁（4）
它本身的磁场使磁致伸缩线沿轴向磁化。通过这两个磁场的叠加，在浮子位置产生一个扭转脉冲（5），
并沿磁致伸缩线向两端传送。一端直接传至探杆头，另一端传向探杆底端并反射回来。通过测量发送电流脉冲至波到达探杆头的时间，从而确定浮子位置。

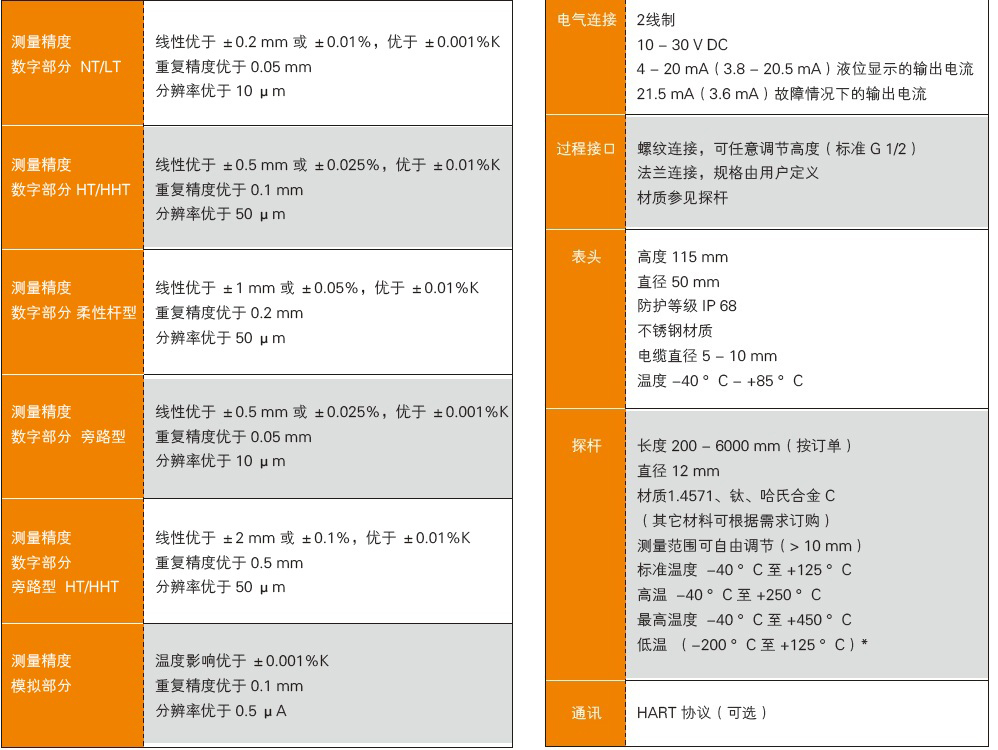

技术数据
传感器
* 必须给出准确的温度范围
浮子
注：只能对完好无损的浮子提供抗压强度的保证。即使最小的和看不见的凹坑（例如当浮子从工作台落到石板地面时产生的），也可以使抗压强度明显下降。
