概述

RLZ系列燃气加臭装置是以隔膜计量泵为动力，通过自动控制，将加臭剂注入燃气管道的燃气专业加臭设备。本装置分两大部分；现场设备部分和控制系统。本使用说明书适用于现场设备部分的安装、调试和维修。控制系统见相应控制系统说明书。

装置功能

◎可适用各种加臭剂；

◎可适用各种气源；

◎可随燃气流量的变化自动调节加臭量，也可手动给定加臭量；

◎露天安装可将装置整体安装在设备柜内，结构紧凑，占地面积小；

◎适应温度范围广（-35℃~50℃）；

60L自动加臭机

加臭机

使用压力2.5-25Mpa
加臭泵；防爆变频电机柱塞泵
电压；380V-220V
可选择单泵或双泵
配套PLC控制仪

产品的技术标准和技术参数

◎RL系列燃气加臭装置执行Q/SRL.J02.01-2000标准；

◎RL-B直流电磁驱动燃气加臭柱塞隔膜泵执行Q/SRL.J02.02-2000标准；

◎RL-G燃气加臭装置计量罐执行GB150-89钢制压力容器国家标准，为常压容器；

◎技术参数；

◎RL-G1、G2及RL-D1、D2燃气加臭装置控制器系统的技术参数见控制系统说明书；

◎RL-B直流电磁驱动隔膜泵技术参数；

◎工作压力0~2.5MPa;

◎单次注入量50~500mm³/次；

◎自动调节注入频率0~100次/分；

◎外形尺寸：长x宽x高：450x145x180mm 自重20Kg；

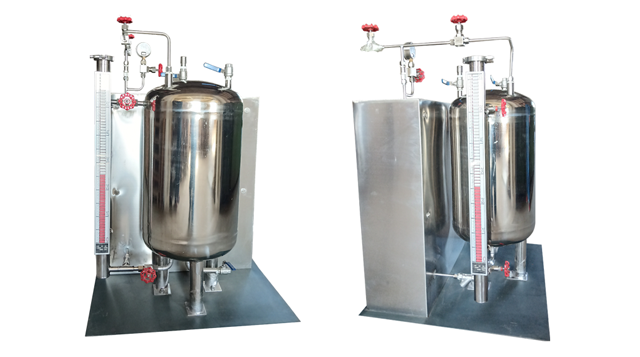

◎RL-G燃气加臭装置计量罐；

◎外形尺寸：500x500x1000mm;

◎为常压容器，容积240L;

◎RL-J加入管（溢流式）；

◎材质304；

◎接口 DN25法兰或螺纹连接；

◎RL-X设备柜；

◎外形尺寸： 长x宽x高1400x800x1600mm。

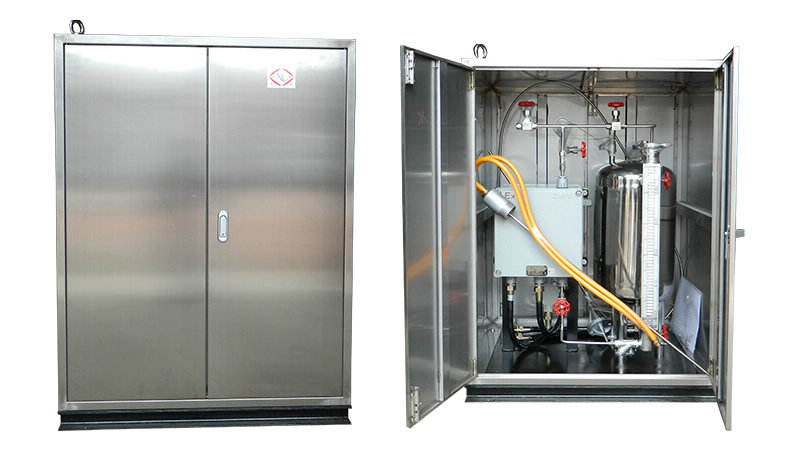

带外箱体加臭机

装置工作环境条件

◎介质温度不高于50℃，不低于-35℃；

◎周围空气相对湿度不大于85％；

◎无明显摇动和冲击振动的场所；

◎无强电磁场干扰的场所；

◎可在1区和2区中具有Ⅱ类C级T6组及其以下的爆炸性气体混合物的爆炸危险场所使用（乙炔场所除外）；

◎污染等级为3级；

◎安装类别为Ⅱ类；

◎本装置为长期工作制。

工作原理（见图）

燃气管道供气时，流量计从管道中采集流量信号，通过二次表转变，以4-20mA电信号或以通讯方式输出，进入加臭控制器。控制器根据流量信号的大小输出频率信号控制加臭泵，指挥加臭泵的电磁铁带动柱塞做往复运动。推动泵的隔膜使泵头容积发生变化，通过上、下单向阀吸入、排出臭剂。排出的臭剂经过不锈钢管道通过加入管加到燃气管道中，完成加臭工作。臭剂贮存在计量罐中。

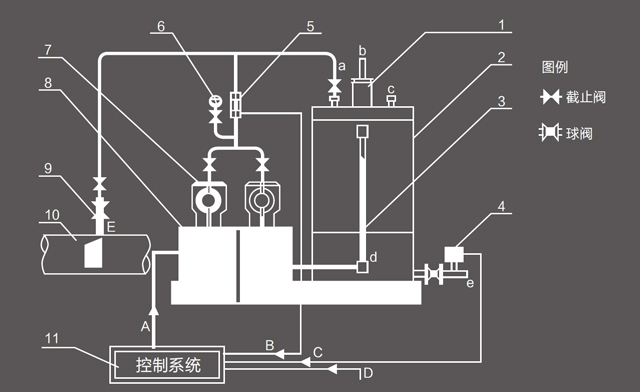

工艺流程示意图

安装与调试

◎安装占地面积；

◎户外安装；长x宽x高 1.6x1.0x1.6m；

◎户内安装；长x宽x高 1.4x0.8x1.6m;

◎户内安装时，应有排风设备；

◎户外安装时，设水泥基础，基础平面尺寸大于设备和平面尺寸，高出自然地面0.2m；

◎控制电缆可加金属套管（铠装电缆可不加套管）埋在地下暗设，也可明设，外套管固定在墙面或地面上。控制器配线见控制系统使用说明书；

◎控制器安防在防爆区外，仪表间或中心控制室；

◎喷嘴距加臭泵房的最远实际距离以不超过20米为宜；

◎泵腔内注入润滑油；

◎空载试运电磁铁的动作灵敏度；

◎整体管线及系统安装完毕后，进行水压试验，试验压力为使用压力的1.25倍；

◎控制器安装完毕后，作自动及手动空载试验，反复各2次。（自动可用认为模拟信号试验）。
