16位MSP430超低功耗单片机
7点仪表系数非线性修正
瞬时流量/累积流量同时显示
现场显示/电池供电连续工作6年不须更换
现场显示/二线制标准电流信号远传
贴片器件/高可靠性/强抗干扰能力
密码组态/防止无关人员误操作
用途及特点

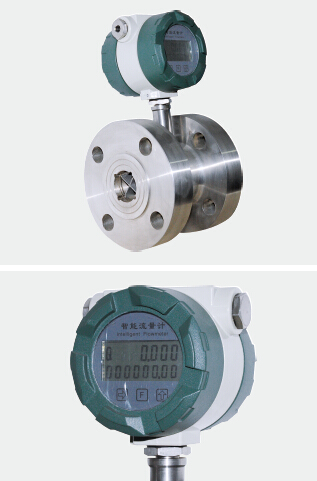

智能涡轮流量计/智能涡轮流量变送器是采用先进的超低功耗16位单片机（美国TI公司MSP430）和独特的软件技术结合硬质合金耐磨轴承涡轮传感器开发出来的传感器与显示积算一体化的新型流量仪表。与传统的涡轮流量传感器和二次仪表组成的测量系统相比，本仪表具有体积小、重量轻、显示读数直观、清晰、可靠性高，不受外界电源影响、成套成本低等明显优点，智能流量变送器采用二线制4-20mA信号输出，同时现场显示累积流量和瞬时流量，特别适合与显示仪、工控机、DCS等计算机控制系统配合使用。产品可广泛应用于石油、化工、食品等行业液体的高精密流量测量。

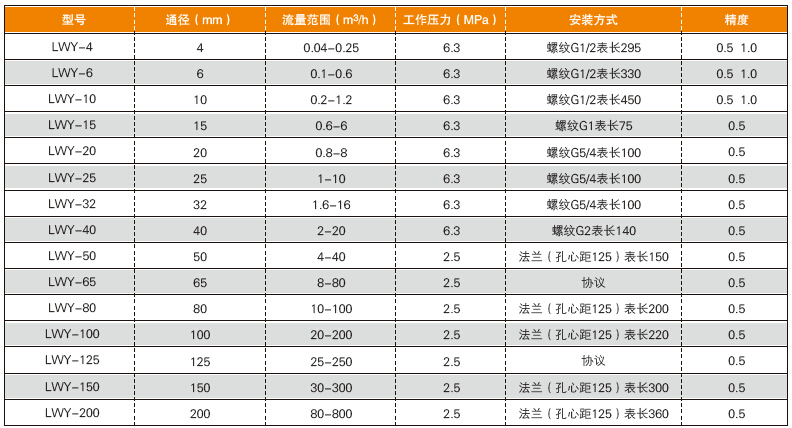

技术参数
介质温度：-20℃~+120℃
环境温度：0℃~+50℃（-20℃可协议定货）
精确度：±0.5% 1%
流量计电源+3.0V锂电池10Ah（内装）可连续工作6年
变送器4-20mA二线制输出 负载500欧
双排LCD显示累积流量（8位） 瞬时流量（6位）
对累积流量、仪表系数进行掉电保护，保护时间大于10年
仪表安装
仪表的安装方式根据规格不同采用螺纹、法兰连接。
仪表可水平、垂直、倾斜安装，液体应充满管道，不得有气泡。
安装时，液体流动方向应与传感器外壳上指示流向的箭头方向一致且上游直管段应≥20DN，下游直管段应≥7DN(DN为管道内径)。
仪表应远离外界电磁场，如不能避免，应采取必要的屏蔽措施。
仪表露天安装时请安装防雨罩。
流量计使用方法
用户安装好流量计后，拧开后盖，插好电池电源线。LCD将显示初始字符，大约3秒后，即可正常工作。更换电池时，先拔
下电池电源线，再换电池板，插上电池电源线即可工作，原累积流量及仪表系数都不变。
流量变送器使用
流量计算公式
Q=(1-4)Qf/16 式中Q-----实际流量（单位m³/h） Qf-----瞬时流量上限（单位m3/h） I-----输出电流（mA）
供电电压与最大负载电阻关系
Rmax=(U-12)/0.02-50 式中Rmax-----最大负载电阻Ω U-----供电电压V
供电电压15-30V
变送器接线：红线---+24V；兰线（或黑线）---0V不可错接
显示方式：同流量计

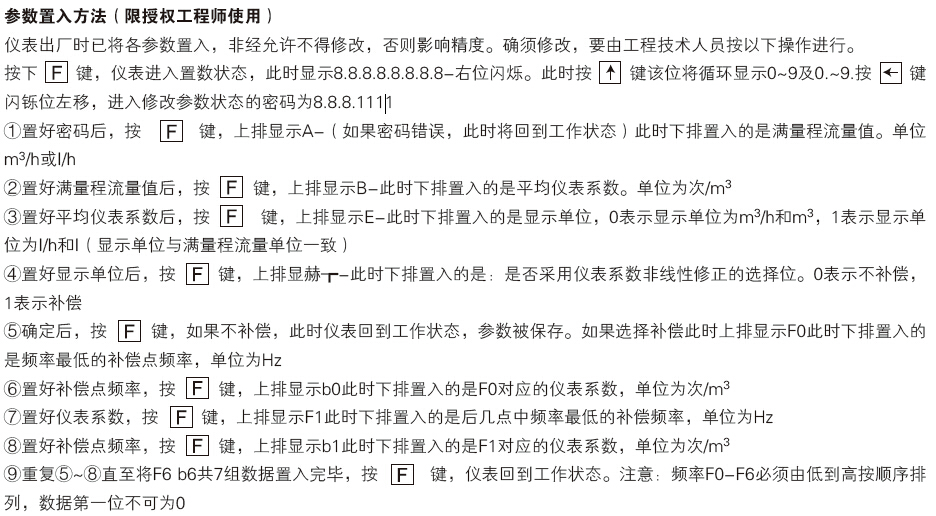

参数置入方法：同流量计

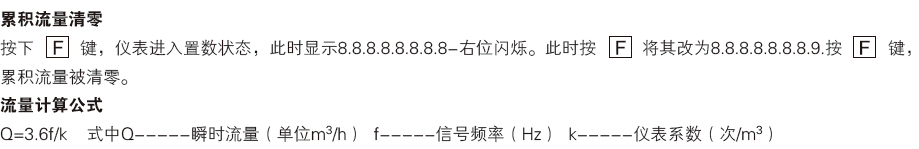

累积流量清零：同流量计
