UFC型盘示液位计

概述
      高精度盘示液位计是一种测量及控制地罐液位的测量仪表，测量范围0~3m或0~6m，它适用于石油、化工、食品、医药、电力等行业的液位测量，高精度、价格低。

特点
      测量精度高，数值准确，结构简洁，具有独创风格，根除了引起仪表误差增大的两个环节（盘簧和磁摩擦滞后）醒目、直观、价格低，可以替代一切手工检尺的应用场合。既能现场观察，又能远传标准信号，便于微机联网或限位报警、控制联锁系统。

安装维护方便，使用寿命周期长。

结构与原理
      由显示表盘、磁浮球、测量杆（管）、法兰盘组成。

      高精度盘示液位计运用了钟表的工作原理，现以测量液位用的浮球与测量元件旋转在测量管上，测量管内有一组跟踪磁钢耦合，在随液位上下移动时钢丝绳带动鼓轮正、逆方向旋转，鼓轮驱动指针转动，指针所指的刻度就是容器内液位的高度，指针分为大小两种，运用钟表原理（如6m刻度盘，大针转一圈为0.3m，小针转一圈为6m）按2个指针所指位置就可行出计数，即液位高度，如果需要远传时，配置电位器、转换器即可，鼓轮驱动指针转动的同时，带动电位器旋转，因此产生了电阻变化，再经过转换器，转换电路进行R/V，V/I转换后输出与液位相对应的4-20mA DC标准信号，可供给微机联网或液位数显表，进行远控操作。

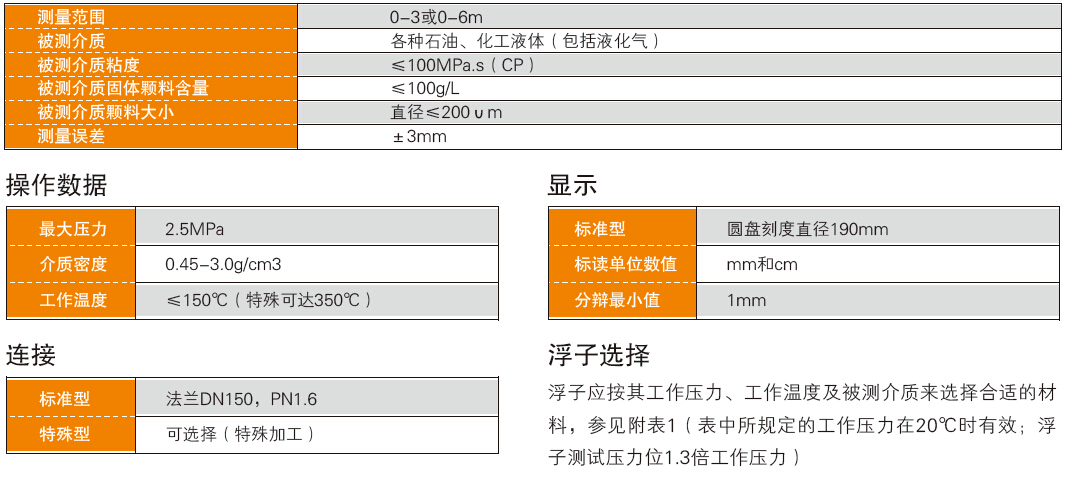

主要技术参数
