UHC-C型磁耦合色柱液位计系列

概述

      UHC型磁耦合色柱液位计是按HG/T274-1995制造由基本型、液位控制报警开关、液位远传装置三部分组成，它是以磁性浮子为感测元件，并通过磁性浮子与显示色柱中的磁性体的磁耦合作用，反映被测液位或界面的测量仪表。

产品特点
◎显示直观、醒目、视角宽
◎结构价格合理、测量准确、安全可靠
◎维修费用低
◎配套使用远传装置可与记录仪或计算机联网
◎耐压耐酸性能强、密封性能好、无泄漏点

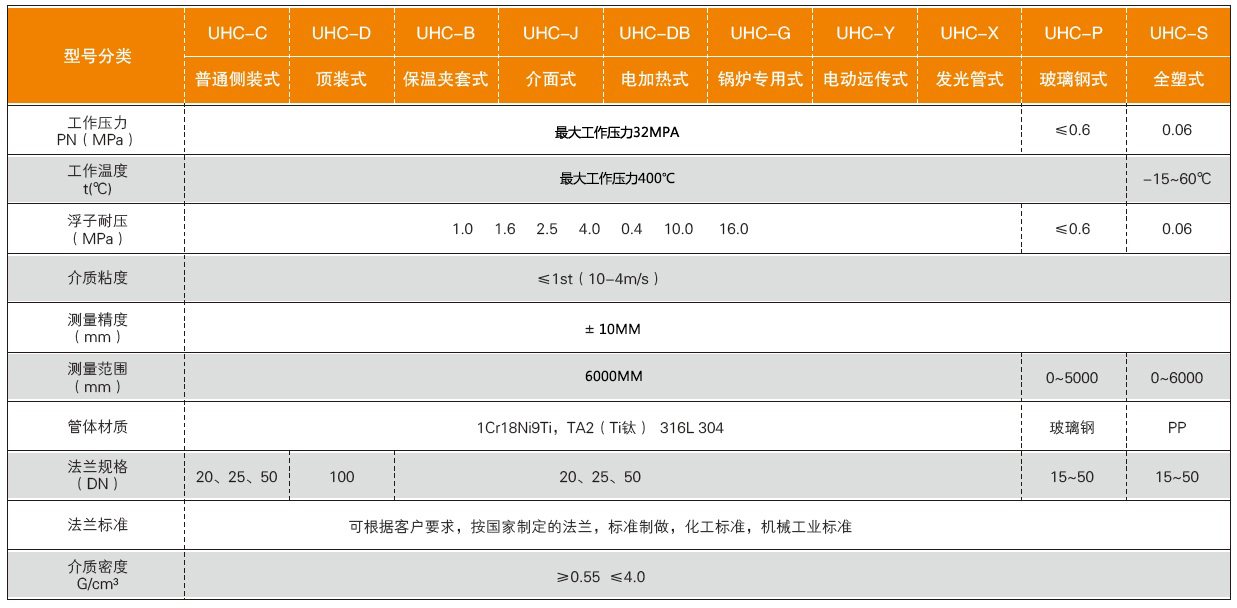

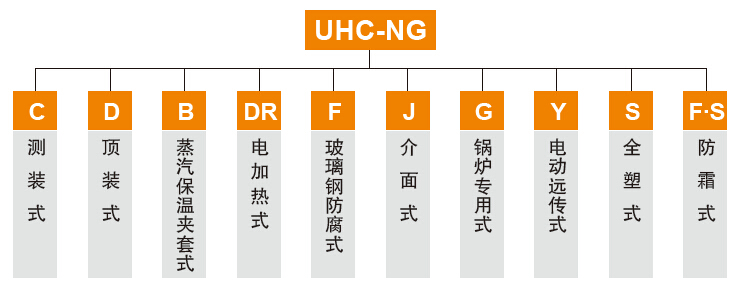

产品分类及型号表示方法

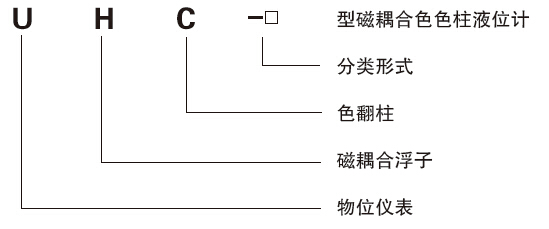

液位计的命名方法

工作原理
      UHC型磁耦合色柱液位计应用连通管原理。保证被测容器与测量管体间的液位相等。当测量管中的浮子随被测液位等量变化时，浮子中的磁性体与显示板上的显示色柱中的磁性体作用，使色柱翻转，白色表示无液，红色表示有液，以达到就地显示液位的目的。

注：

介面计式仪表要求两种液体比重差＞0.2g/cm3。

仪表的测量范围、介质温度、法兰标准、规格、介质密度均由用户提供数据，可由用户任意选型，同时测量范围是指仪表本身两法兰之间的中心距L。

如果用户需要特殊材质的仪表请注明，并与本厂协商解决，已达共识。

UHC-DR型电伴热液位计，适用于各甲级防爆单位的桓温，介质的测量，其特点：安全可靠热能交高，操作简便，使用寿命长。

说明：型号LT/T-30

额定功率30W-M

额定电压220V

热效能60-90℃

防爆待级：EXEIIT6

防爆等级：EXEDIIT4

电气接口：1/2NPT

终端接线盒：型号：ZZF

额定电流：10A

额定电压：220/380V

防爆等级：EIIT4
